伯努利方程实验仪Bernoulli Equation tester

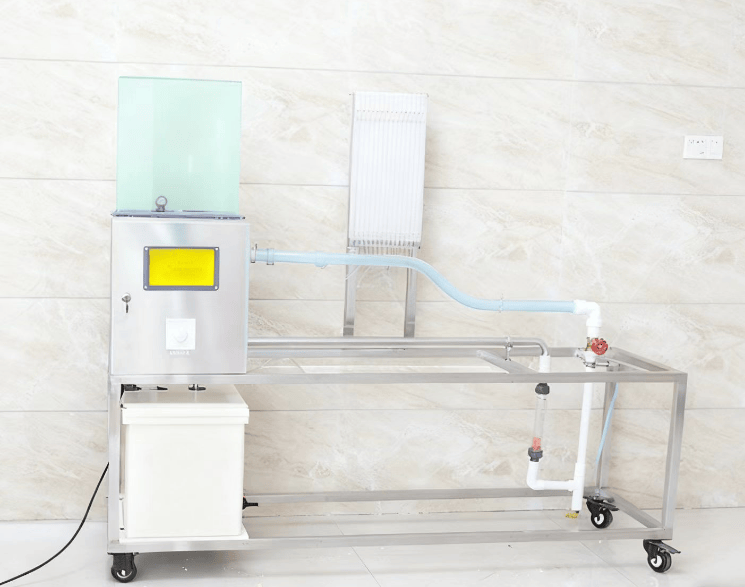

JGKY-719型伯努利方程实验仪
伯努利方程实验仪装置功能：
1、熟悉流体流动中各种能量和压头的概念及相互转化关系，加深对柏努利方程式的理解。
2、观察各项能量（或压头）随流速的变化规律。

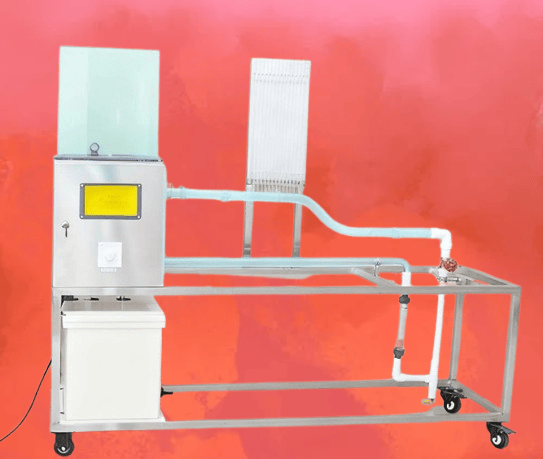

JGKY-719型伯努利方程实验仪
伯努利方程实验仪主要配置和技术参数：
1、水泵为微型增压泵，功率：90W。
2、计量水箱：容积大于8L。
3、实验管道：Φ20与Φ40mm。
4、测压管：Φ8有机玻璃管，指示液为水，无毒、使操作更为安全。
5、实验水箱：400×250×450 mm（透明有机玻璃水箱）。
展开全文6、蓄水箱：600×400×400 mm（PVC或不锈钢水箱）。
7、正泰品牌电气设备，空气开关，漏电保护；所有电器接线端必须封闭不外露，保证用电安全；
8、提供伯努利方程实验仪电子版实验指导书；提供数据计算处理软件及实验数据范本，方便使用及实验。
9、不锈钢框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜；测控、电器设备在实验架上。
10、设备管道表面光滑、焊缝符合工业工程设备验收规范；设备管道仪表管线布置符合工程规范。
11、可选配数字传感器和触摸屏，采集记录实验数据，自动计算和绘制实验曲线。
JGKY-719型伯努利方程实验仪视频讲读： JGKY-719型伯努利方程实验仪

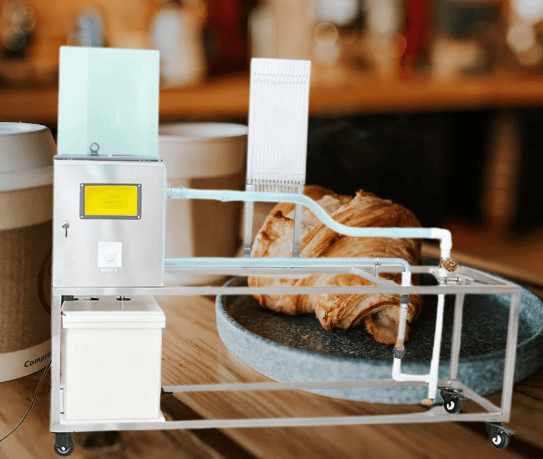

JGKY-719型伯努利方程实验仪

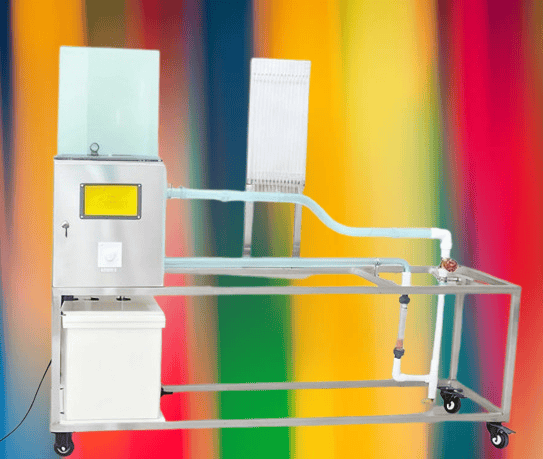

JGKY-719型伯努利方程实验仪
技术参数]
（1）实验系统配备集成化设计的工业级PLC触摸控制系统作为实验数字巡检测控仪，防水防尘安全性不低于IP55等级，10英寸的真彩LCD触摸屏多路测量数据显示，全触摸式软控按钮；PLC触摸屏具备国家认可第三方机构出具的认证证书或者检测报告。
（2）可直接打开的嵌入式实验测控软件。同时配有安全保洁模块，具备限时自动关机及系统停止或一键关机后的延时自动打气排水保洁功能。
（3）嵌入式伯努利实验测控软件配备动态可视化全虚拟仿真人机交互动画界面，能与硬件实物实体实验 仪器虚实联动，动画仿真。具备完整实体伯努利实验自循环装置的全仿真结构，能仿真显示水泵旋转、恒压供水箱、液气转化测压筒水位变化动画，实验管水流、出流动画，具备流量、压差满度自动校准和零点的数字化一键程控校准，9路测压管和实时流量数显精度为1%FS。
（4）触摸控制系统带有多媒体实验操作指南模块、多媒体实验原理模块，多媒体实验分析讨论模块，以及多媒体实验注意事项模块，便于实验教学及学生自主实验。
（5）配有带巡回电测数显的排式多管测压装置且该多测压管测压计可以自动排气：排式多管测压计电测参考零点基准面误差小于0.5mm，可自动对测压计的各测压管排气排水。
（6）变高程、变管径有机玻璃实验管道，设置18测点，其中静压测点12组、全压测点6组，全压测点配套全断面压力扫描毕托管。测压系统：19管测压计，带滑尺与校准镜面。
（7）配备实验桌，桌面尺寸长1500×宽600×高800（mm），实木板材（非中纤板、密度板）。设备功率≤100W；有机玻璃材质的蓄水箱、恒压供水器和测压管，自循环供水，电动控制流量调节阀，全封闭防水绝缘抗腐蚀水泵。
（8）5套设备共用1套模拟船体模型：
①配有实验水箱和模拟船体模型，模拟船体模型精度±1g，重心位于船体中轴线上离船体底面约高度 110-130mm处，可进行船体的平衡稳定性精密测量，配有4向平衡测量系统和铅锤线倾角标尺度数测量系统（倾角刻度范围≥20度）；
②模拟船体具备空载（3kg）和货物加载等至少3种不同载重船体工况，并配有船体水平调平系统；
③配有可高精度测量的船体双向倾斜加力系统，能沿重力垂向加载到船体使其保持受力倾斜平衡。
④配有计算机实验数据处理系统，可分别计算3种不同载重船体的实验测量稳心高度（实验测量的稳心高度与理论计算值误差在5%以内）。

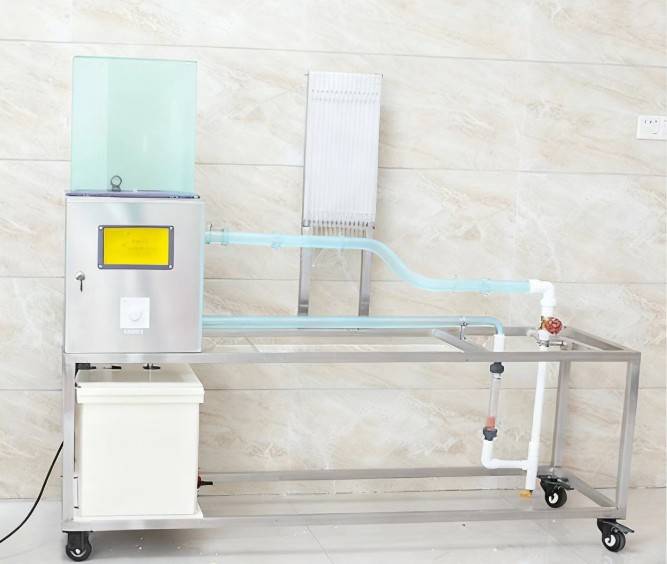

JGKY-719型伯努利方程实验仪

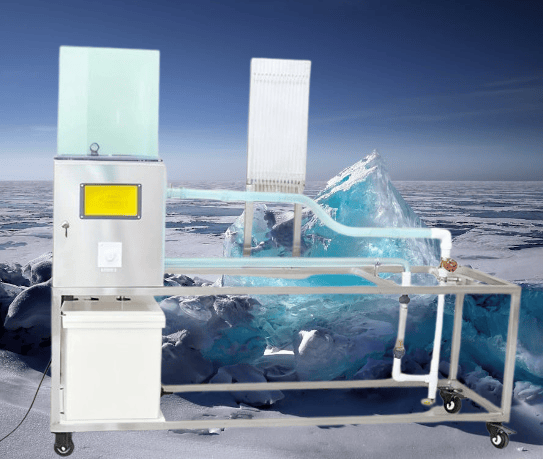

JGKY-719型伯努利方程实验仪
名称：自循环伯努利方程综合实验仪
型号：
规格及功率：1560´550´1380，220V，100W
主要功能：
- 流量电测实时显示与手测功能并存，实验内容多功能；
- 定量测量实验——验证伯努利方程；
- 定性分析实验——演示测压板直接显示的总水头线与测压管水头线，均匀流与非均匀流断面上动压强分布以及沿程能量转换规律等；
- 设计性实验——变水位对喉管真空度影响；
- 主要配置及技术参数：
- 0.5级精密传感器，实时数显1级精度管道式流量仪，计算机型实验桌，自循环供水系统，低噪环保型水泵，可控硅无级调速器，有机玻璃蓄水箱与恒压供水器，测流速毕托管7只，有12测点的变高程变管径的实验管道，自循环管阀，有滑尺与校准镜面的可调式19管测压计，高教社出版的配套教材。
- 提供实验报告测试样本（可作调试验收标准）
