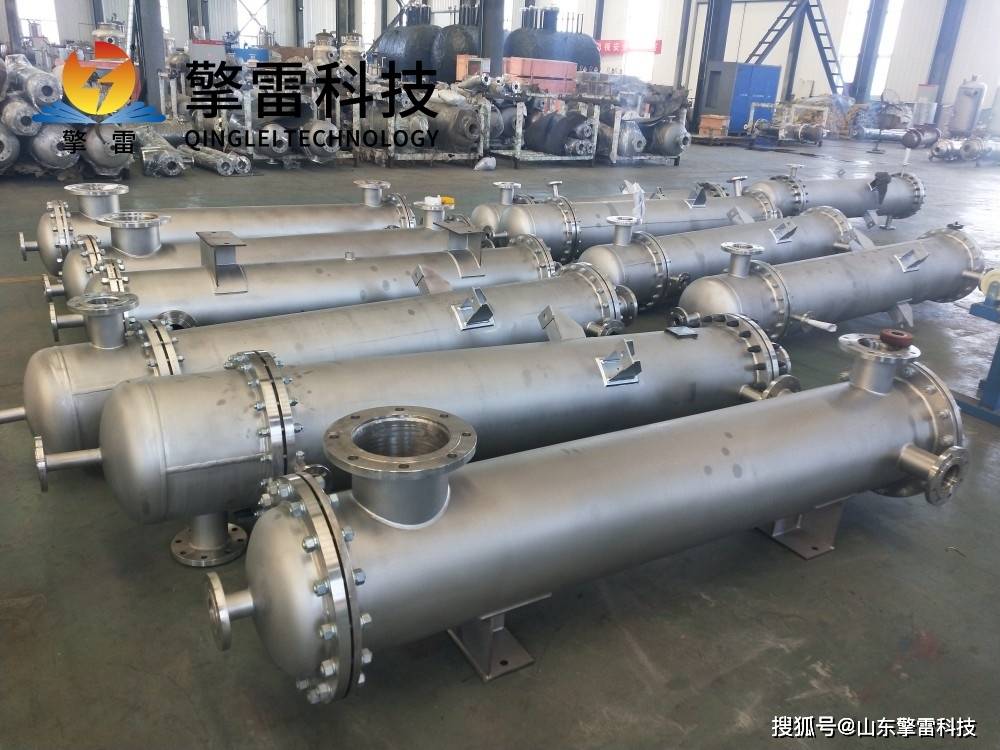

反应器冷却列管换热器-节能(在反应器的单根冷却蛇管内通冷却水)

‘文章由山东擎雷环境科技股份有限公司提供’

在工业生产中，反应器冷却列管换热器作为关键设备，承担着热量交换与工艺温度控制的核心任务。其节能性能直接影响企业能耗成本与碳排放水平。本文从技术原理、结构创新、材料升级、智能控制四大维度，系统解析反应器冷却列管换热器的节能路径与实践案例。

一、技术原理：强化传热与流体动力学优化

1.1 强化传热技术

反应器冷却列管换热器通过优化管束结构与流体路径，显著提升传热效率：

螺旋槽纹管：在管内壁加工连续螺旋槽（螺距5mm，槽深0.5mm），破坏边界层，使传热系数提升40%，压降仅增加20%。例如，在乙烯装置中，急冷油冷凝负荷提高15%，设备体积缩小30%，年回收蒸汽量达80万吨。

三维肋片管：管外壁设置蜂窝状肋片（肋高2mm，间距3mm），扩大换热面积3倍，特别适用于气-液换热场景。在合成氨生产中，通过调节温度满足工艺要求，能源利用效率提升15%-40%。

相变强化技术：填充石蜡类相变材料（PCM），利用潜热储能实现温度波动的自适应调节，系统能效提升15%。例如，在光热发电中，热电转换效率突破50%，年减排二氧化碳5万吨。

1.2 流体动力学优化

通过改进折流板设计与管束排列方式，降低流体阻力并增强湍流：

异形折流板：采用弓形+盘环形组合折流板，使壳程流体呈螺旋流动，湍流度提高60%，污垢热阻降低50%。某炼油厂催化裂化装置应用后，热回收效率从65%提升至85%，年节约蒸汽5万吨，CO₂排放减少4.2万吨。

正三角形管束排列：单位体积内换热管数量增加20%，传热面积提升15%。某化工企业采用该设计后，蒸馏塔再沸器热效率达92%，较传统设备提升12%。

二、结构创新：模块化与紧凑化设计

2.1 模块化设计

支持传热面积从10㎡扩展至500㎡，适配不同规模生产线。例如：

可拆卸封头：便于管束清洗与更换，维护时间缩短30%-50%，年维护费用降低40%。

U型管设计：支持10MPa承压能力，在合成氨工业中使换热效率提升22%，年增产合成氨超万吨。

2.2 紧凑化结构

垂直列管束设计减少占地面积，相同换热量下体积较卧式设备缩小30%-50%，适配船舶、海上平台等空间受限场景。例如：

立式列管换热器：在IGCC气化炉系统中，成功处理12MPa/650℃的高温高压合成气，年节约标准煤10万吨。

3D打印流道：比表面积提升至500㎡/m³，传热系数突破12000W/(m²·℃)，在石油炼化中使原油加热效率提升25%，年节约燃料超万吨。

三、材料升级：耐腐蚀与高温适应性

3.1 耐腐蚀材料体系

双相不锈钢：2205/2507双相钢在含Cl⁻环境（浓度<500ppm）中耐点蚀当量（PREN）>40，寿命是304不锈钢的3倍。例如，某化工厂在湿氯气环境中应用后，设备寿命从3年延长至15年。

钛合金：TA2钛管在海水淡化装置中，年腐蚀速率<0.005mm，维护成本降低70%。在氢氟酸、湿法磷酸等强腐蚀介质中，钛合金管束寿命超10年。

复合材料：碳化硅-石墨复合管抗弯强度>200MPa，在熔盐换热系统中实现1600℃高温稳定运行；石墨烯-不锈钢复合管传热效率提升15%，抗结垢性能增强50%。

3.2 表面处理技术

纳米涂层：含微胶囊修复剂的涂层在出现0.5mm裂纹后，可在24小时内自主愈合，设备寿命延长至20年以上。

激光焊接：采用光纤激光器（功率5000W）进行管板焊接，焊缝强度达母材98%，变形量<0.05mm，泄漏率低于0.001%。

四、智能控制：数字孪生与预测维护

4.1 数字孪生技术

通过CFD仿真构建设备三维模型，集成温度场、流场数据，实现：

剩余寿命预测：误差<8%，例如某石化企业应用后，故障预测准确率提升至85%，非计划停机减少60%。

清洗周期优化：基于管壁温度梯度分析，泄漏预警时间提前48小时。

4.2 能源管理系统（EMS）

数据采集：部署500+传感器，监测温度、压力、流量等参数，采样频率10Hz。

能效分析：计算热力学第一定律效率（>85%）和第二定律效率（>60%），定位节能潜力点。

碳管理：集成碳排放计算模型，年减排量核算精度达98%，助力企业碳交易。例如，某电力项目应用后，年减排CO₂超千吨，满足超低排放标准。

五、典型应用场景与节能效益

5.1 石油化工行业

催化裂化装置：冷却高温反应油气，回收热量用于原料预热，热回收效率提升30%，年节约燃料量超万吨。

乙烯裂解装置：承受1000℃高温冲击，温度剧变耐受性达400℃/min，年增产乙烯2万吨。

5.2 电力行业

600MW超临界机组凝汽器改造：采用钛合金螺旋槽纹管，设计压力0.12MPa，冷却水量12万m³/h，端差从8℃降至3℃，真空度提升2kPa，年增发电量4800万kWh，节水200万吨。

地热发电：处理高温地热流体，设备耐温达350℃，寿命超20年，发电效率提升10%。

5.3 制药行业

抗生素发酵液冷却系统：316L不锈钢三维肋片管换热器，配套在线清洗系统，温控精度±0.2℃，产品收率提升5%，满足FDA/GMP认证，表面粗糙度Ra<0.4μm，细菌残留<1CFU/cm²。

5.4 新能源领域

氢能储能：冷凝1200℃高温氢气，系统能效提升25%，支持可再生能源大规模存储。

光伏产业：冷却还原炉高温气体，保障单晶硅纯度，提升光伏转换效率。

六、未来趋势与挑战

6.1 前沿技术方向

超临界流体应用：开发适应sCO₂/sH₂O的耐高温高压材料（如SiC/SiC复合材料），服务于第四代核电与碳捕集系统，系统热效率突破60%。

柔性换热器：采用形状记忆合金，实现流道自适应调节，应对变工况需求，在电子器件散热领域使PUE值降至1.15，年节电超百万kWh。

6.2 行业挑战

高温腐蚀：在650℃以上工况，材料氧化速率呈指数增长，需突破抗氧化涂层技术。

微型化需求：在5G基站冷却场景中，需开发管径<1mm的微通道换热器，设备温度稳定在40℃以下，故障率降低80%。

全生命周期成本：在初始投资与运行成本间寻求平衡，推动技术商业化落地。

结语

反应器冷却列管换热器通过材料-结构-智能化的深度融合，已成为工业节能降碳的核心装备。其技术革新不仅显著提升了能源利用效率，更通过智能控制系统实现了能效的精细化管理。随着材料科学与数字技术的持续突破，该设备将在新能源、深海探测、航空航天等前沿领域展现更大价值，为全球能源转型提供关键技术支撑。
