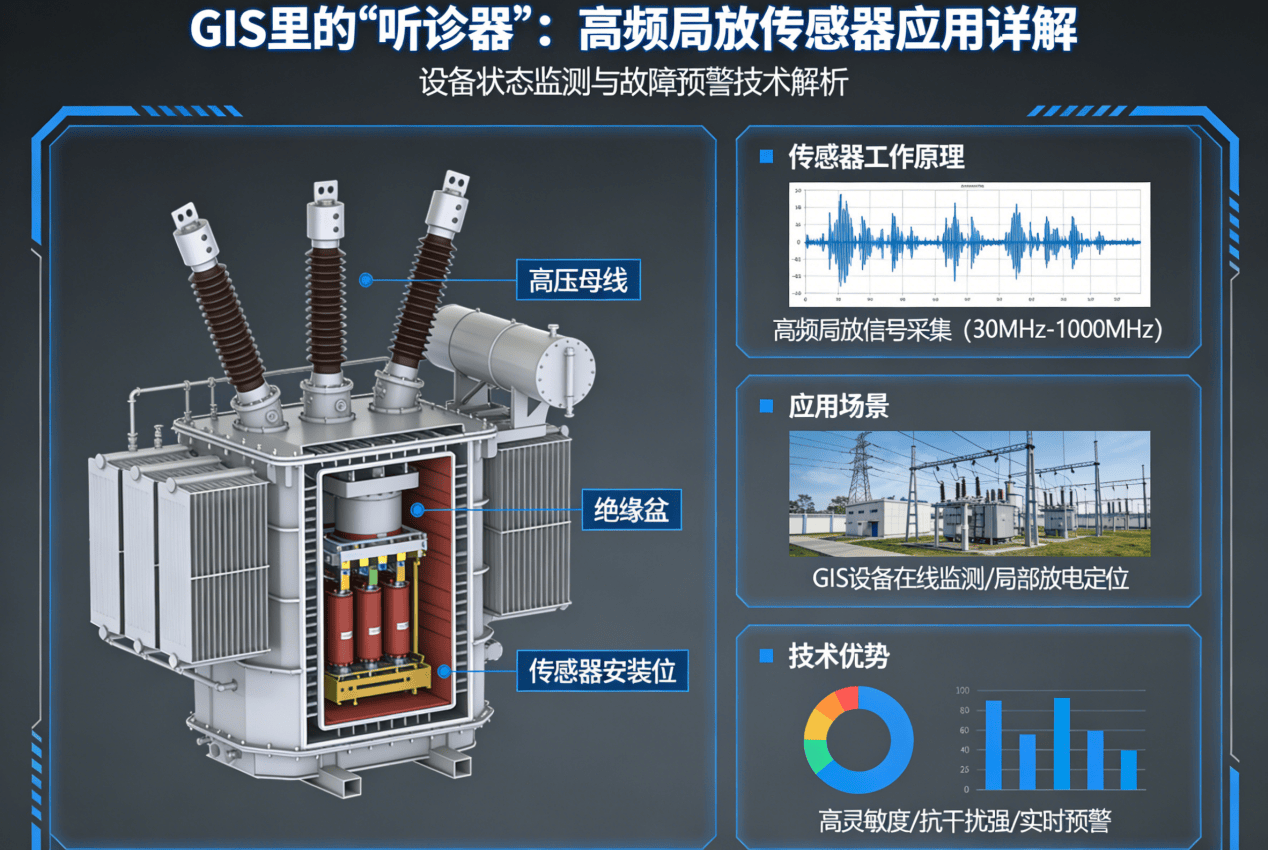

GIS（气体绝缘开关设备）是变电站 “心脏”，结构封闭、绝缘依赖 SF6 气体，一旦发生故障，停电范围大、修复周期长、损失惨重。高频局放传感器就是 GIS 的 “精准听诊器”，能在早期发现绝缘隐患，避免重大事故。本文详解原理、安装、应用、案例，讲清 GIS 高频局放全流程。
GIS 内部放电主要来自：金属微粒、悬浮电位、绝缘盆缺陷、触头接触不良。放电产生的脉冲电流会沿接地引线、罐体连接、法兰接地传导，高频局放传感器（HFCT）通过夹持接地支路，精准捕捉微弱信号，实现早期预警。
很多人有疑问：GIS 不是常用超高频（UHF）吗？为什么还要用高频？答案：高频 + 超高频互补，才是最稳方案。
超高频：捕捉腔内电磁波，定位精准
高频：采集接地脉冲，覆盖全面、安装便捷二者结合，既不漏信号，又能精确定位。
一、GIS 高频局放核心优势
不停电安装：开合式传感器直接夹持接地引线，不用开孔、不用停机
全覆盖监测：间隔接地、罐体接地、盆式绝缘子接地均可安装
抗干扰强：频段适配站内环境，能区分真实放电与操作干扰
成本低、易推广：适合存量站改造、大规模部署
二、最佳安装位置（关键中的关键）
各间隔接地引下线（首选）
GIS 罐体与地网连接扁钢
盆式绝缘子接地端
电缆进线接地支路安装要点：闭合紧密、远离法兰强电磁区、屏蔽线缆单点接地。
三、典型放电类型识别
金属微粒：脉冲密集、相位分布广
悬浮电位：固定相位簇状放电
绝缘缺陷：持续低幅值信号，缓慢上升高频局放结合 PRPD 相位图谱，能初步判断缺陷类型。
四、陕西人合昇科技 GIS 应用案例
某省级电网 220kV 变电站 GIS 设备，无在线监测，仅靠定期巡检。后期加装陕西人合昇科技高频局放监测系统，在各间隔接地支路安装传感器，实现 24 小时在线监测。投运 3 个月后，某间隔出现持续相位相关脉冲，幅值逐步上升。系统提前预警，运维人员停电检查，发现盆式绝缘子存在早期劣化缺陷，及时更换，避免 GIS 突发故障。该项目验证：高频局放能有效发现 GIS 早期隐蔽缺陷。
五、运行维护要点
安装后做标准脉冲校准，保证灵敏度
定期检查固定与接地，防止松动
基线飘高检查受潮与屏蔽
结合超高频数据交叉验证，提升准确率
六、适用场景总结
新建 GIS：高频 + 超高频联合部署，最优配置
存量 GIS：不停电加装高频，快速实现在线监测
重要变电站：全覆盖、高可靠、低风险
GIS 结构封闭、内部缺陷看不见、摸不着，高频局放就是让隐患 “显形” 的最佳工具。它安装简单、运行可靠、预警及时，配合超高频形成完整监测体系，为 GIS 安全运行提供坚实保障。
陕西人合昇科技在多地 GIS 监测项目中，采用 “高频 + 超高频” 联合方案，实现早期发现、精准定位、快速处理，为电网安全稳定运行保驾护航。
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
